Orifice (diaphragme) – calcul du débit et de la perte de charge

Définition, formule de calcul et calculateur Excel

Question ou remarque ? Veuillez nous contacter à contact@myengineeringtools.com

  1. Introduction
  2. Perte de charge à travers un orifice (Formules de Gibson et ISO 5167)
  3. Outil de calcul interactif du débit et de la perte de charge d’une plaque d’orifice
  4. Fiche technique & Téléchargement de l'outil de calcul Excel

1. Introduction

Les orifices sont souvent utilisés en mécanique des fluides pour limiter mécaniquement le débit. Le fluide traversant une plaque d’orifice subira une perte de charge ; il est donc important de dimensionner correctement la plaque d’orifice afin d’ajuster le débit selon les besoins.

Il convient de noter que la mesure de la perte de charge à travers un orifice peut également servir à mesurer le débit du fluide.

L’orifice de restriction mentionné ici est une plaque mince perforée, également appelée plaque d’orifice ou diaphragme.

2. Perte de charge à travers un orifice

Comment calculer la perte de charge à travers une plaque d’orifice ?


La corrélation suivante, proposée par Gibson et reproduite dans de nombreux ouvrages, relie le débit à travers l’orifice à la perte de charge :

\[ K = \frac{\Delta H_s}{u_m^2 / 2g} = 2.8 \left[ 1 - \left(\frac{d}{D}\right)^2 \right] \left[ \left(\frac{D}{d}\right)^4 - 1 \right] \]
Calcul de la perte de charge d’un orifice
Équation 1 : coefficient de perte de charge singulière pour un orifice

Avec :

  • K = coefficient de perte de charge
  • D = diamètre du conduit (m)
  • d = diamètre de l’orifice (m)
  • um = vitesse du fluide avant le diaphragme (m/s)
  • ΔHs = perte de charge (m de colonne de fluide)

Le coefficient K peut également être déterminé à l’aide du graphique suivant :

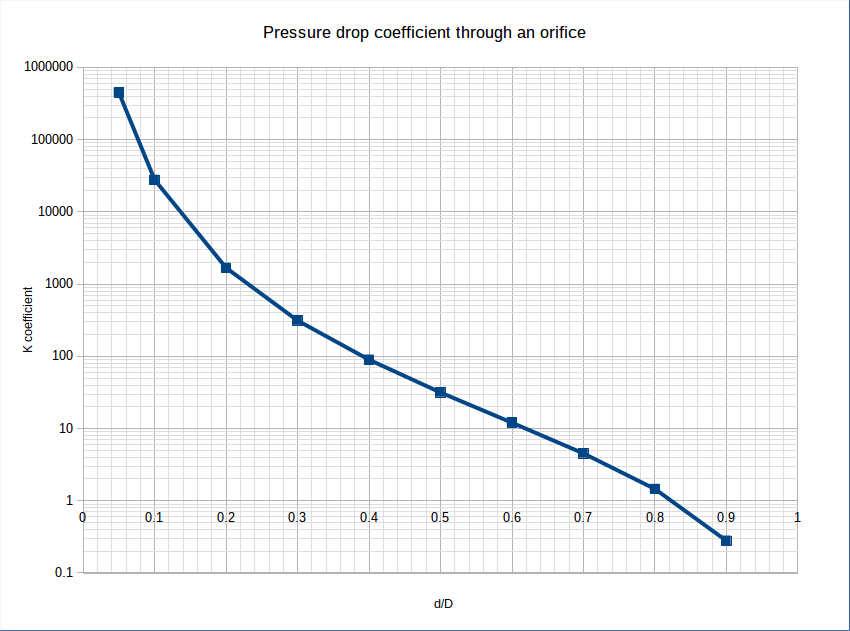

Graphique 1 : coefficient K en fonction de d/D
Calcul du coefficient de débit K pour un orifice

La norme ISO 5167 fournit une relation mais plus directe qui est utilisée dans le calculateur ci‑dessous, ainsi que dans nos outils de calcul Excel gratuits pour les ingénieurs procédés :

\[ q_m = \frac{C}{\sqrt{1-\beta^4}} \cdot \epsilon \cdot \frac{\pi}{4} \cdot d^2 \cdot \sqrt{2 \rho_1 \Delta P} \]

qm = C / (1‑β4)0.5 · ε · π/4 · d2 · (2 ρ ΔP)0.5

Avec :

  • qm = débit massique du fluide à travers l’orifice (kg/s)
  • C = coefficient de débit (souvent 0,65 pour une plaque d’orifice standard)
  • β = d/D (rapport des diamètres)
  • ε = facteur d’expansibilité (pour les gaz ; pour les liquides ε = 1)
  • D = diamètre du conduit (m)
  • d = diamètre de l’orifice (m)
  • ρ = densité du fluide en amont de la plaque d’orifice (kg/m³)
  • ΔP = perte de charge à travers la plaque d’orifice (Pa)

Le facteur d’expansibilité, pour les gaz, peut être calculé à l’aide de la formule suivante :

\[ \epsilon = 1 - \left(0.351 + 0.256 \beta^4 + 0.93 \beta^8\right) \cdot \left[ 1 - \left(\frac{p_2}{p_1}\right)^{1/k} \right] \]
Formule du facteur d’expansibilité pour le calcul d’orifice (gaz)

Avec :

  • ε = facteur d’expansibilité
  • β = d/D
  • p1 = pression absolue en amont (Pa)
  • p2 = pression absolue en aval (Pa)
  • k = exposant isentropique du gaz (Cp/Cv)

💡 Règles de l'art & Limites de Conception (Engineering Rules of Thumb)

  • Rapport Beta (\(\beta\)) : La plage idéale d'utilisation selon la norme ISO 5167 est \(0.2 \le \beta \le 0.7\). Un rapport inférieur à 0.2 engendre des pertes de charge singulières massives, alors qu'un rapport supérieur à 0.75 réduit considérablement la précision de la mesure et l'efficacité de la restriction.
  • Vitesse d'écoulement du liquide : Maintenir la vitesse en ligne amont inférieure à \(1.5\text{ m/s}\) pour limiter l'érosion et le bruit. La vitesse au col de l'orifice (\(u_o\)) doit éviter la cavitation (recommandé < \(4.5\text{ m/s}\) pour les orifices standard).
  • Ecoulement des gaz : La vitesse du gaz en amont doit généralement se situer entre \(15\) et \(30\text{ m/s}\). Veillez à ce que le ratio de pression \(P_2 / P_1 > 0.75\) pour que les formules d'expansibilité restent valides sans risquer un blocage sonique (écoulement critique).
  • Sections droites requises : Prévoir un minimum de \(10D\) à \(40D\) de longueur droite en amont de l'orifice et \(5D\) en aval pour stabiliser le profil d'écoulement avant la mesure.

3. Outil de calcul interactif de plaque d'orifice

Utilisez notre outil en temps réel pour évaluer le débit ou la perte de charge de votre diaphragme de restriction. Basculez d'un système d'unités à l'autre d'un simple clic.

⚠️ ENGINEERING NOTICE & EDUCATIONAL DISCLAIMER: This interactive calculator is provided exclusively for preliminary estimation and educational purposes. It is not intended for detailed design or equipment procurement without certified vendor rating. No warranty, expressed or implied, is provided, and no liability is assumed.

Calculateur d'Orifice de Restriction (ISO 5167)

Calculer Débit (qm)
Calculer ΔP
Métrique (SI)
Imperial (US)
mm
mm
kg/m³
Typiquement 0.60 - 0.65
Pa

Résultats du Calcul :

Rapport Beta (β = d/D) : 0.6250
Facteur d'expansibilité (ε) : 1.0000
Vitesse en ligne (um) : 1.157 m/s
Vitesse au col de l'orifice (u₀) : 2.963 m/s
Débit Massique (qm) : 5.8180 kg/s

4. Fiche technique & Téléchargement de l'outil de calcul Excel

Pour vos dossiers d'ingénierie et simulations avancées, vous pouvez télécharger gratuitement la feuille de calcul Excel correspondante, qui implémente rigoureusement l'ISO 5167 :

📥 Télécharger la feuille de calcul Excel (Gratuit)

Avertissement : ce calculateur est fourni uniquement pour illustrer les concepts présentés sur cette page ; il n’est pas destiné à la conception détaillée de sécurité. Il ne s’agit pas d’un produit commercial, aucune garantie n’est donnée quant aux résultats. Veuillez consulter un concepteur réputé pour toute conception détaillée dont vous pourriez avoir besoin.

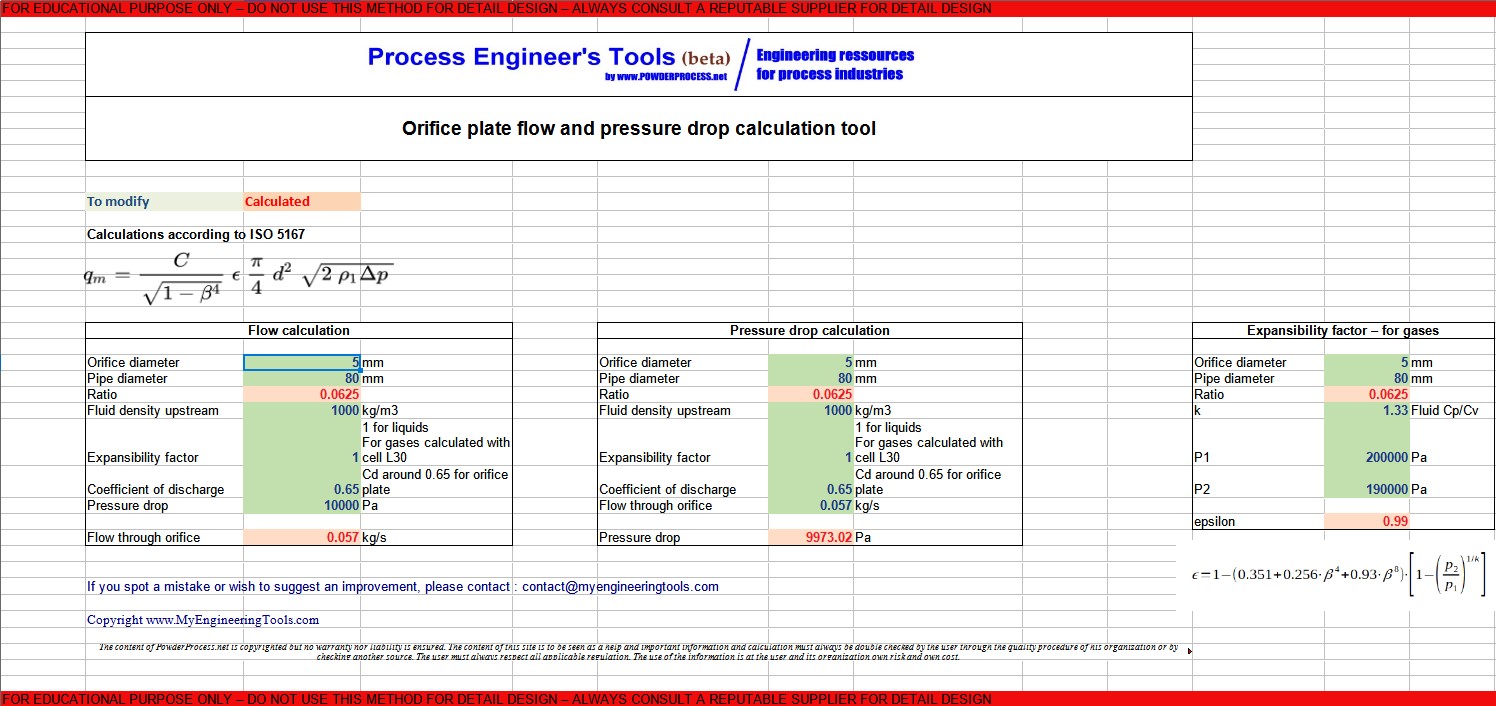

Ci-dessous, la capture d'écran du calculateur Excel de référence validant nos calculs :

Screenshot Orifice Excel calculator

🔥 Outils Populaires

Source & Bibliographie
Gibson et al., Hydraulics and its applications, 5th edition, Constable London, 1952.
Norme Internationale ISO 5167: Mesure de débit des fluides au moyen d'appareils déprimogènes insérés dans des conduites en charge de section circulaire.
